• Сфера применения: мобильные конструкции, разного типа охладительные боксы, лодки, поезда, грузовики, фургоны, автобусы, и т.д.
  • Напряжение питания 12/24 вольта постоянного тока.
  • Хладогенты : R134a, R600a.
Компрессоры
  1. Болт
  2. Источник питания
  3. Предохранитель
  4. Главный выключатель
  5. Вентилятор
  6. Светодиод
  7. Термостат
  8. Резистор для предустановки скорости
  9. Резистор для предустановки защиты аккумулятора
Компрессоры
Модель Объем, см3 Габаритные размеры, мм Мощность (регулируемая), W Обороты в минуту (регулируемые) Напряже-ние, V  объем масла

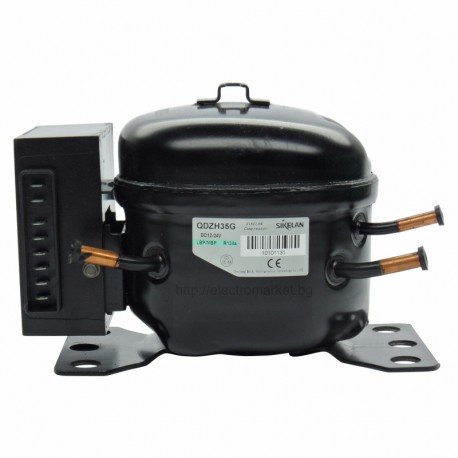

QDZH35G 3,5 210Х130Х156 60 2000 12/24 130 мл
73 2500
86 3000
100 3500
- Максимальное напряжения 17В и 31,5В для 12 и 24х вольтовых сетей соответственно. Максимальная температура окружающей среды 60 градусов цельсия. Компрессор имеет встроеную защиту от перегрева, которая отключает его в случае перегрева.
- Электронный блок всегда должен быть подключен непосредственно к полюсам источника питания (2), соедините плюс с (+) и минусом с (-), иначе электронный блок не будет работать. Электронный блок защищен от обратного подключения аккумулятора.
- Для защиты установки используется плавкий предохранитель (3) должен быть установлен в (+) кабеле как можно ближе к аккумулятору. Для моделей QDZH25G, QDZH30G и QDZH35G рекомендуется использовать предохранитель 15А для цепей 12 В и 7,5 А для цепей 24 В; 30A для цепей 12 В и 15 А для цепей 24 В для модели QDZH65G.
- Если используется главный выключатель (4), для моделей QDZH25G, QDZH30G и QDZH35G должен быть рассчитан на ток мин. 20А; для модели QDZH65G должен быть рассчитан на ток 40A @ 12V и 20А @ 24V.
- Сечение проводов приведены в таблице. 2. Избегайте дополнительных соединений в системе электропитания, чтобы предотвратить падение напряжения, влияющее на настройку защиты аккумулятора.
- Компрессор останавливается и снова запускается в соответствии с установленными пределами напряжения, измеренными на клеммах (+) и (-) электронного блока.
- Стандартные настройки для систем питания 12 В и 24 В приведены в Таблице 3. Другие настройки (Таблица 1) являются необязательными, если между терминалами C и F. установлено соединение, которое включает резистор (9)
- Термостат (7) подключается между клеммами C и T. Без какого-либо резистора в цепи управления компрессор с электронным блоком будет работать с фиксированной скоростью 2000 об / мин при включении термостата.
- Другие фиксированные скорости компрессора в диапазоне между 2000 и 3500 об / мин могут быть получены при установке резистора (8) для регулировки напряжения (V) схемы управления. Значения резисторов для различных скоростей двигателя приведены в таблице 4.
- Вентилятор (5) может быть подключен между терманами (+) и (F). Подключите плюс к (+) и минус к (F). Так как выходное напряжение между клеммами (+) и (F) всегда регулируется до 12 В, для систем питания 12 В и 24 В должен использоваться вентилятор 12 В.
- Выход вентилятора может обеспечивать постоянный ток 0,5 А. При запуске в течение 2 секунд допускается более высокий ток.
- Между клемами (+) и (D) может быть подключен светодиод (6).
- В случае, если электронный блок регистрирует операционную ошибку, диоды будут мигать несколько раз. Количество вспышек зависит от того, какая операционная ошибка была записана (Таблица 5). Каждая вспышка будет длиться 1/5 секунды. После фактического количества вспышек произойдет задержка без вспышек, так что последовательность для каждой записи ошибки повторяется каждые 3 минуты.
Опциональные настройки защиты аккумулятора (Таблица 1)
Резистор (9) KОм  12V cut-out V 12V cut-in V 12V Max cut-out V 24V cut-out V 24V cut-in V 24V Max cut-out V
0.0 9.6 10.9 17.0 21.3 22.7 31.5
1.6 9.7 11.0 17.0 21.5 22.9 31.5
2.4 9.9 11.1 17.0 21.8 23.2 31.5
3.6 10.0 11.3 17.0 22.0 23.4 31.5
4.7 10.1 11.4 17.0 22.3 23.7 31.5
6.2 10.2 11.5 17.0 22.5 23.9 31.5
8.2 10.4 11.7 17.0 22.8 24.2 31.5
11.0 10.5 11.8 17.0 23.0 24.5 31.5
14.0 10.6 11.9 17.0 23.3 24.7 31.5
18.0 10.8 12.0 17.0 23.6 25.0 31.5
24.0 10.9 12.2 17.0 23.8 25.2 31.5
33.0 11.0 12.3 17.0 24.1 25.5 31.5
47.0 11.1 12.4 17.0 24.3 25.7 31.5
82.0 11.3 12.5 17.0 24.6 26.0 31.5
220 9.6 10.9 17.0 21.3 22.7 31.5
Параметры проводов (Таблица 2)
Размер оплетки Сечение провода (mm2) Максимальная длинна для 12V Максимальная длинна для 24V
ft m ft m
13 2.5 8 2.5 16 5
12 4 13 4 26 8
10 6 20 6 39 12
8 , 10 23 10 66 20
Стандартные настройки защиты аккумулятора (Таблица 3)
12V cut-out V 12V cut-in V 12V cut-out V 24V cut-in V
10.4 11.7 22.8 24.2
Настройки скорости компрессора (Таблица 4)
Обороты мотора Резистор (8) Ом Ток mA
2000 0 0.87-1.02
2100 51 1.02-1.17
2200 100 1.17-1.32
2300 150 1.32-1.48
2400 200 1.48-1.63
2500 277 1.63-1.78
2600 330 1.78-1.93
2700 400 1.93-2.08
2800 490 2.08-2.24
2900 586 2.24-2.39
3000 692 2.39-2.54
3100 816 2.54-2.69
3200 963 2.69-2.84
3300 1137 2.84-3.0
3400 1331 3.0-3.15
3500 1523 3.15-3.61
Stop >3000 3.61-5
Ошибки (Таблица 5)
Количество миганий Тип ошибки
1 Выключатель защиты аккумулятора (напряжение находится за пределами нормального значения).
2 Ошибка по вентилятору(Вентилятор нагружает електронный блок, более чем на 1 A.)
3 Ошибка запуска двигателя (ротор заблокирован или перепад давления в холодильной системе слишком высок (> 6 кг / см3))
4 Ошибка по минимальной скорости мотора (если система охлаждения слишком загружена, двигатель не может поддерживать минимальную скорость 1850 об / мин или контроллер не может найти положение ротора.)
5 Ошибка по температуре блока управления ( если система охлаждения сильно нагружена, или окружающая температура выше нормы, или блок управления очень горячий ( температура корпуса выше 75 градусов цельсия))
6 Неисправность аппаратного обеспечения контроллера (контроллер обнаруживает аномальные параметры.)
